转辙机缺口表示监测报警系统故障浅析

摘 要:本文重点对管内广泛使用的转辙机表示缺口监测系统的日常使用、维护做出总结和分析,发挥转辙机表示缺口监测设备预警功能,以期达到有效降低信号设备故障率。

   转辙机表示缺口监测报警系统作为一种实时监测道岔缺口变化状态的设备,已经得到广泛应用。该系统可以实时监测表示缺口的状态,实现状态数据存储、显示、打印、并发出声、光报警等功能,大大减少了监测道岔设备维护的工作量,为实现岔设备的状态修提供了有利条件。目前西宁电务段管内已经广泛使用JJ2000-2A型转辙机表示缺口监测报警系统,在日常应用中通常会出现通信报警、缺口报警两种类型的报警。下面就结合现场应用过程中出现的典型报警故障进行分析和处理。

1 通信报警

   现象一:缺口采集器显示窗口发现转辙机通信故障,现场检查发现编码器电源灯显示正常、通信灯显示红灯(故障),更换编码器后恢复。

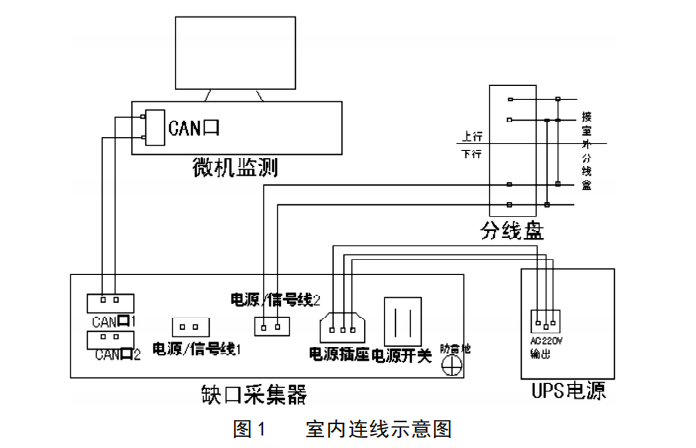

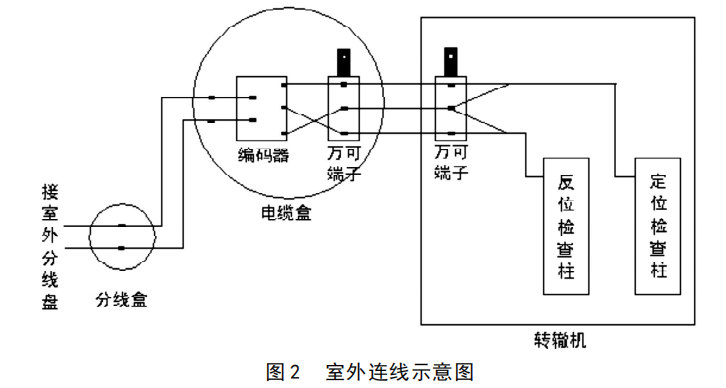

   分析:从缺口编码器外部配线图(图1、 图2)可以看出,出现通信故障的可疑点有 五处:(1)缺口采集器与分线盘间;(2)编码器与分线盘间;(3)编码器;(4)编码器与检测柱间;(5)检测柱。

    当缺口采集器与分线盘间线路出现故障时,其通信故障报警应不局限于某一转辙机,而应该是该缺口采集器所有的转辙机都出现通信故障,可以排除其可能性;编码器与分线盘间出现故障,编码器电源表示灯灭灯,则说明电源输入线出现故障;如果编码器电源灯显示正常说明电源线输入正常,此疑点可以排除。由于现场没有编码器和检测柱的检测手段判定其好坏(检测柱连接线与检测柱已固定好,可视为一个部件),可采用逐步更换编码器和检测柱的方法进行处理。

   现象二:在监测微机通信窗口发现与缺口采集器所有信号均未正常通信。分析:(1)检查缺口采集器电源供给情况,若缺口采集器没电源,则检查保险管是否完好、电源开关是否合上、UPS供电是否正常 ;(2)缺口采集器若供电正常 ,请检查CAN总线连接是否连接正确无误。

2 缺口报警

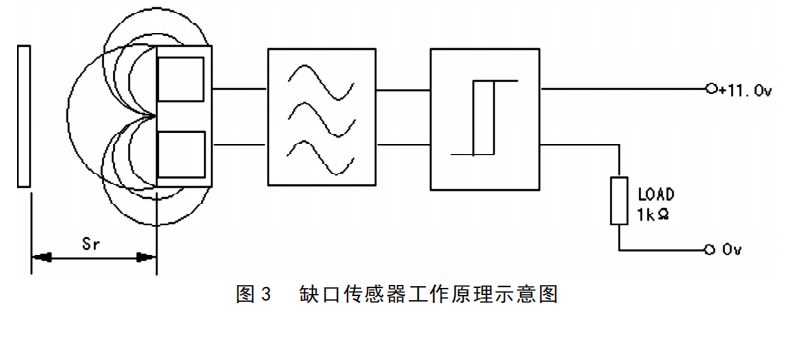

    现象一:缺口采集器显示窗口发现某转辙机定位缺口报警且一直未恢复,操动道岔后恢复。分析:传感器检查柱基本原理是通过电磁感应得到检查柱与缺口边缘的间隙变量Sr并将该变化量Sr转变成电脉冲信号传输至缺口采集器进行分析,并与事先设定的道岔表示缺口报警值(表示杆缺口边缘与检查柱边缘间隙)Sr(常)进行比对(如图3所示),当变量超过限量,则弹出报警通知,提示维护人员进行处理。当有车辆经过该道岔时,其挤压力远大于转辙机的转换力,造成钢轨或多或少的发生移动,从而引起缺口发生移动;在缺口值调整不到位处于临界状态、转辙机紧固螺栓未拧紧、尖轨变形、道床不好等一种(或多种)原因的情况下,造成缺口偏移量较大超过警戒值,从而产生报警信息。

   现象二:缺口采集器显示窗口发现某转辙机定位缺口报警且一直未恢复,操动道岔也未恢复,现场检查道岔缺口良好,更换缺口传感器后恢复。

   分析:缺口报警器出现缺口报警说明该转辙机的缺口监测电路正常,故障点就在缺口或缺口检测柱上;在经过调整道岔缺口后故障仍然存在,可以将缺口传感器拆下检查道岔缺口中是否有异物存在(使缺口变窄),若有将其清理干净后重新安装好缺口传感器,若故障仍然存在,则需更换缺口传感器。
