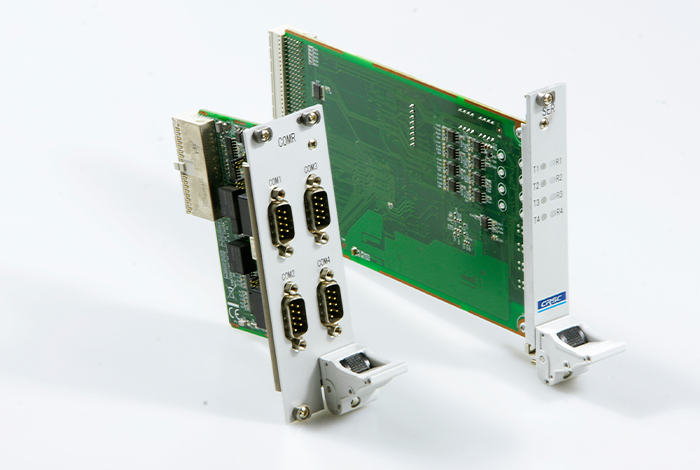

CPCI-串口卡
CPCI-串口卡
CPCI-串口卡

1、带隔离4口RS232/422/485

2、32bit/33MHz/总线接口

3、最高速度支持921600bps

4、2KV浪涌保护

5、PICMG支持CompactPCI V2.0, R3.0

6、支持5V输入电压
  • 详细信息
  • 规格参数

CPCI-串口卡是一款3U的CPCI4口RS-232/422/485串口通讯卡，符合PICMG2.0 R3.0 CompactPCI规格。4个通讯口使用32位PCI总线通信，共享一个中断源寄存器及PCI中断号。每个串口独立拥有16C550第5代寄存器组，64字节收发FIFO。支持RTS/CTS或DTR/DSR自动硬件流控，支持RS-422/485自动软件流控。

产品规格

规格 参数
PICMG 兼容性： CompactPCI V2.0, R3.0
总线接口： PCI V2.3, 32-bit/33MHz
I/O 操作电压： +5V 600 mA
通信控制器： PLX9030
IRQ： 所有端口使用由 PCI 即插即用功能分配的同一个IRQ
数据位： 5，6，7，8
停止位： 1，1.5，2
校验位： 无校验，奇校验，偶校验
速率： 50bps~ 921.6 Kbps
隔离电压： 2500 VDC
浪涌保护： 2000 VDC
连接器： DB9(M)
功耗： 5W
操作系统： Win98 Win2000 WinXP Win 7 Win10 Linux
数据信号： TxD, RxD ,RTS, CTS(for RS-422/485)
工作温度： -40℃~70℃
工作湿度： 相对湿度 10% ～ 90%，无凝结
存储温度： -40℃~85℃
存储湿度： 相对湿度 0% ～ 95%，无凝结
尺寸 前面板采用 3U 结构(160mm×100mm)，面板宽为 4HP/后面板采用 3U 结构(80mm×100mm)，面板宽为 8HP
