项目背景

常规地铁的进出站系统是固定的闸机位，而移动式闸机可以自由推动。当遇到客流量激增，如节假日，大型活动出现排队严重时，就需要启用移动式闸机。这种新闸机一般设置在固定闸机旁，“按照测算，两台闸机同时使用，每分钟可增加进出客流100至120人次，各站将根据客流特点，任意放置在出站或进站的位置。

据地铁公司统计，黄金周前三天，地铁站日进出站客流量达到22.57万人次，其中进站9.47万人次，出站13.1万人次。工作人员启用移动检票机应对短时涌现的大客流，移动闸机进站刷卡5129张，出站刷卡17180张。这种移动闸机在几个客流密集的地铁站已经“小试身手”后，不仅方便乘客快速进出站，也大大提高了乘客的进出站速度，移动闸机发挥了不可小看的作用。

pg电子官网方案

pg电子官网提供了移动闸机的整体解决方案：

1.整体方案包括主控系统，直流供电，串口通讯，IO通讯，TPU、嵌入式操作系  统   等核心子系统

2.主机采用TA-1710产品，采用低功耗、模块化、宽温、宽压、低功耗、防尘免维护整体设计，是针对轨道交通自检售票系统设备订制化的产品

3.驱动板和内部固定结构也采用了全新设计开发

4.LINUX操作系统也进行重新裁减最多可支持24 路24/48 bits数字量I/O  整体方案更适合客户的实际应用

方案创新之处

 pg电子官网提供的移动闸机方案，有以下创新之处：

1.整体采用模块化设计，安装固定以及拆卸都十分方便，相比之前传统的方案，可维护性大大提高

2.根据实际应用，重新开发驱动板，集成度更高更简洁，提高了方案电气方面的可靠性

3.整体的布线设计，充分考虑到闸机内各种设备的接口及位置，尽量缩短走线矩离，且布局更加合现，规避可能出现的干扰风险

4.采用兼容性较好的裁减版LINUX，而且采用了只读文件系统，大大提高了操作系统的可靠性

产品规格

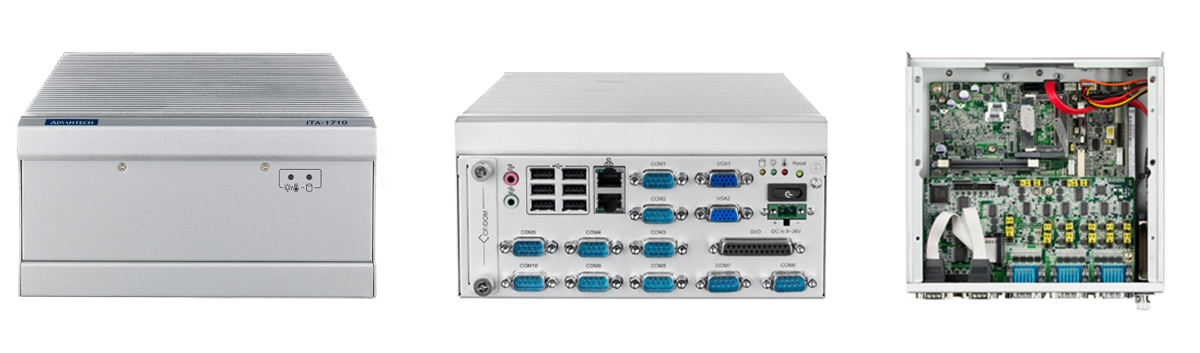

ITA-1710

Intel Atom™ D525 宽压直流输入加固紧凑型系统带双GigaLAN, 10xCOM

无风扇设计, Intel Atom™ D525, 1.8 GHz 双核紧凑型系统

支持9 ~ 36 V宽电压直流电源输入

最多可支持2xGbE，6xUSB , 10 x COM端口

串行端口支持RS-232/422/485，带自动数据流控制

支持VGA/LVDS或双VGA显示

最多可支持24 路24/48 bits数字量I/O

板载2G DDR3内存，可选NVRAM

易插拔CF模块

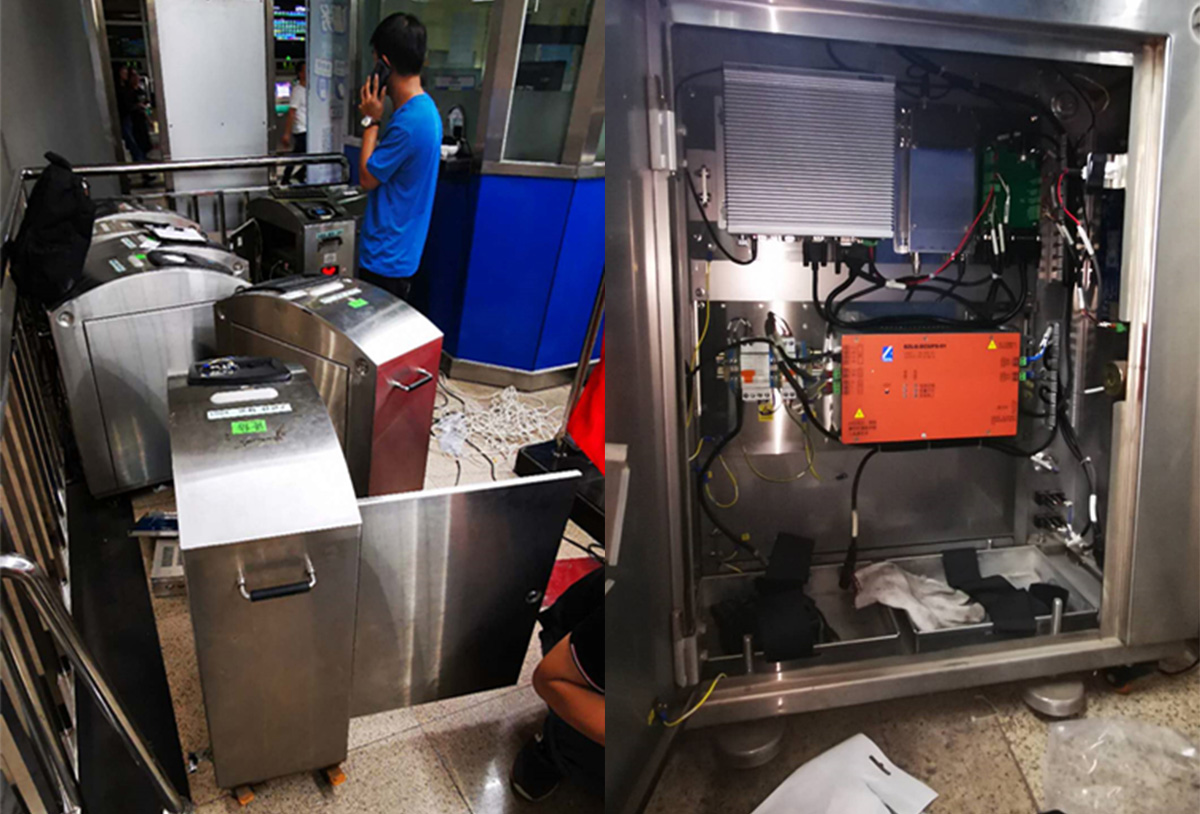

方案图片
